1、準(zhǔn)備工作。 煙臺(tái)玻璃鋼廠家：http://www.21pn.com/



　?。?）仔細(xì)閱讀設(shè)計(jì)文件，注意模具的選用、各部分尺寸、原材料選用、鋪層設(shè)計(jì)等關(guān)鍵事項(xiàng)，做到心中有數(shù)。

　　（2）玻璃鋼化糞池的設(shè)備調(diào)試。首先認(rèn)真檢查設(shè)備運(yùn)轉(zhuǎn)及工作部位是否正常，特別要細(xì)心檢查樹脂-固化劑雙組分泵是否有堵塞現(xiàn)象，之間配比是否達(dá)到設(shè)計(jì)要求；要確保脫模、纏繞、制襯、修整等設(shè)備的運(yùn)行穩(wěn)定和工作精度。



　?。?）清理模具。要求模具表面無坑凹、雜物、粉塵及其他附著物，模具要作到表面平滑，有問題及時(shí)修理、維護(hù)。



　　（4）纏聚酯薄膜。為方便脫模，在模具表面應(yīng)包覆1層聚酯薄膜，薄膜搭接寬度1～2㎝，厚度為40um之間。要求薄膜無破損，無皺折，兩面光滑潔凈。薄膜產(chǎn)品質(zhì)量滿足GB13950-1992的要求。



　　2、上下封頭成型加強(qiáng)。封頭按結(jié)構(gòu)分內(nèi)襯層和結(jié)構(gòu)層。



　?。?）封頭內(nèi)襯層成型與筒體內(nèi)襯成型工藝及原材料相同，采用噴槍噴射成型，樹脂含量高。封頭內(nèi)襯層鋪設(shè)完畢，深度固化。



　?。?）鋪設(shè)封頭結(jié)構(gòu)層，噴槍噴射噴射紗與玻璃布交替進(jìn)行。玻璃布各單層鋪設(shè)過程中應(yīng)施加合理的張力，相互之間適量搭接，并用組合壓輥反復(fù)滾壓趕出氣泡以保證纖維完全浸透。要求各增強(qiáng)材料層達(dá)到設(shè)計(jì)的樹脂含量要求。



　?。?）過程檢驗(yàn)，深度固化，脫模。



　　3、筒體內(nèi)襯成型。內(nèi)襯按結(jié)構(gòu)又分內(nèi)襯層和過渡層，主要起防腐防滲作用。



　?。?）內(nèi)襯樹脂配制。根據(jù)當(dāng)時(shí)的工作環(huán)境、溫度條件作出的樹脂配方體系進(jìn)行內(nèi)襯樹脂配兌，配料量要根據(jù)制造進(jìn)度合理掌握。當(dāng)現(xiàn)場(chǎng)情況發(fā)生變化時(shí)，制造部門應(yīng)及時(shí)調(diào)整配方，并按新配方配制需用的樹脂。



　?。?）按設(shè)計(jì)要求的鋪層步驟進(jìn)行內(nèi)襯層制作。內(nèi)襯的制作采用鋼制模具，進(jìn)口維納斯噴槍噴射成型。內(nèi)襯樹脂含量高，具有很好的防腐防滲作用，其內(nèi)襯層樹脂含量為80%-90%，過渡層樹脂含量為68%-78%。



　?。?）過程檢驗(yàn)。按設(shè)計(jì)要求鋪覆完各層后，要求操作工人進(jìn)行初步的質(zhì)量檢測(cè)：內(nèi)襯是否達(dá)到設(shè)計(jì)厚度,局部是否有貧膠、掛膠現(xiàn)象,是否有白斑、氣泡，若發(fā)生上述情況應(yīng)及時(shí)采取處理措施。



　?。?）內(nèi)襯深度固化，脫模。

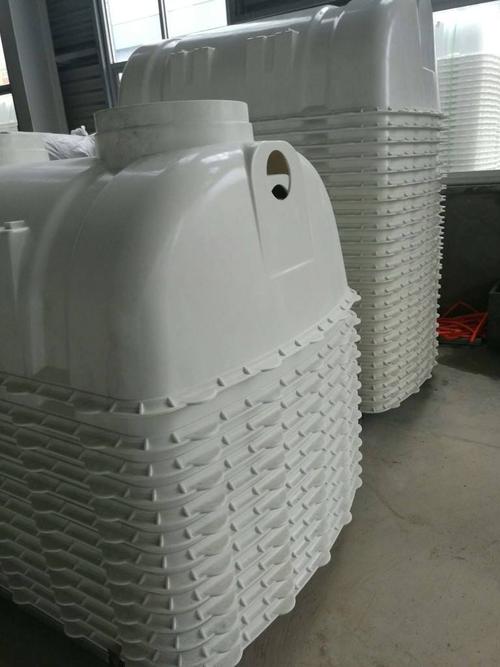

　　4、玻璃鋼化糞池的組裝。



　?。?）將固化好的筒體內(nèi)襯和封頭脫模，切割成設(shè)計(jì)文件規(guī)定的尺寸。



　?。?）用組裝環(huán)將筒體內(nèi)襯和封頭對(duì)接，將組裝環(huán)調(diào)整到公稱直徑Φ-30mm，組裝環(huán)插入筒體內(nèi)襯，脹緊組裝環(huán)至工稱直徑Φ-15mm，將下封頭套在組裝環(huán)外露部分，緩慢脹緊組裝環(huán)，并測(cè)量?jī)?nèi)襯周長(zhǎng)及3點(diǎn)（均布）直徑，至達(dá)到標(biāo)準(zhǔn)要求。



　?。?）玻璃鋼化糞池鋪設(shè)對(duì)接縫外加強(qiáng)層，打磨接縫區(qū)，由內(nèi)至外階梯式（寬度遞增）鋪設(shè)外接縫，最外層寬度不小于250mm。整體加強(qiáng)完畢，用內(nèi)襯樹脂及短切氈粘接內(nèi)縫，由外至內(nèi)階梯式（寬度遞增）鋪設(shè)。煙臺(tái)玻璃鋼制品
